Механики XXI веку №15 2016

Современные технологии и автоматизация в машиностроении

131

УДК 621.791

Малогабаритное стабилизирующее устройство расхода жидкости

Пянковская М.В.

, Богуцкий В.Б.

ФГАОУВО Севастопольский государственный университет, ул. Университетская, 33, Севастополь,

Россия

Ключевые слова:

жидкость, стабилизация расхода, свободнолежащая пружина, управляю-

щий клапан

В статье обоснована необходимость совершенствования устройств стабилизирующих расход жид-

кости в технологических системах, позволяющих получать постоянную скорость исполнительного гидродви-

гателя при различных нагрузках. Разработана и испытана конструкция малогабаритного автоматического

стабилизатора расхода жидкости с переменным сопротивлением включающего в себя корпус, керамические

затворы, деталь с калиброванным отверстием, клапан с фасонной управляющей поверхностью, пружину и

поршень. Описаны уравнение течения жидкости через регулирующий орган, конструкция и работа стабилизи-

рующего органа устройства. Приведены экспериментальные расходные характеристики гидросистемы c раз-

работанным стабилизатором расхода и стабилизатором расхода модели AB-QM, полученные в лаборатории

кафедры Технологии машиностроения Севастопольского государственного университета. Погрешность ста-

билизации расхода жидкости составила 3…4%, порог чувствительности устройства - 0,012МПа, а зона ста-

билизации ~ 0,5МПа.

Увеличение количества и сложности автоматизированных технологических процессов и агре-

гатов, повышение сложности, а следовательно и стоимости регулирующих приборов и устройств,

повышение требований к экономической эффективности автоматизации - все эти факторы вызывают

необходимость совершенствования каждого отдельного элемента системы автоматического регули-

рования [1, 2, 3]. Особое место среди этих устройств занимают исполнительные устройства, которые

воздействуют на технологический процесс, изменяя или стабилизируя расход жидкости в соответст-

вии с командной информацией. Стабилизаторы расхода жидкости позволяют получать постоянную

скорость исполнительного гидродвигателя при различных нагрузках.

а)

б)

в)

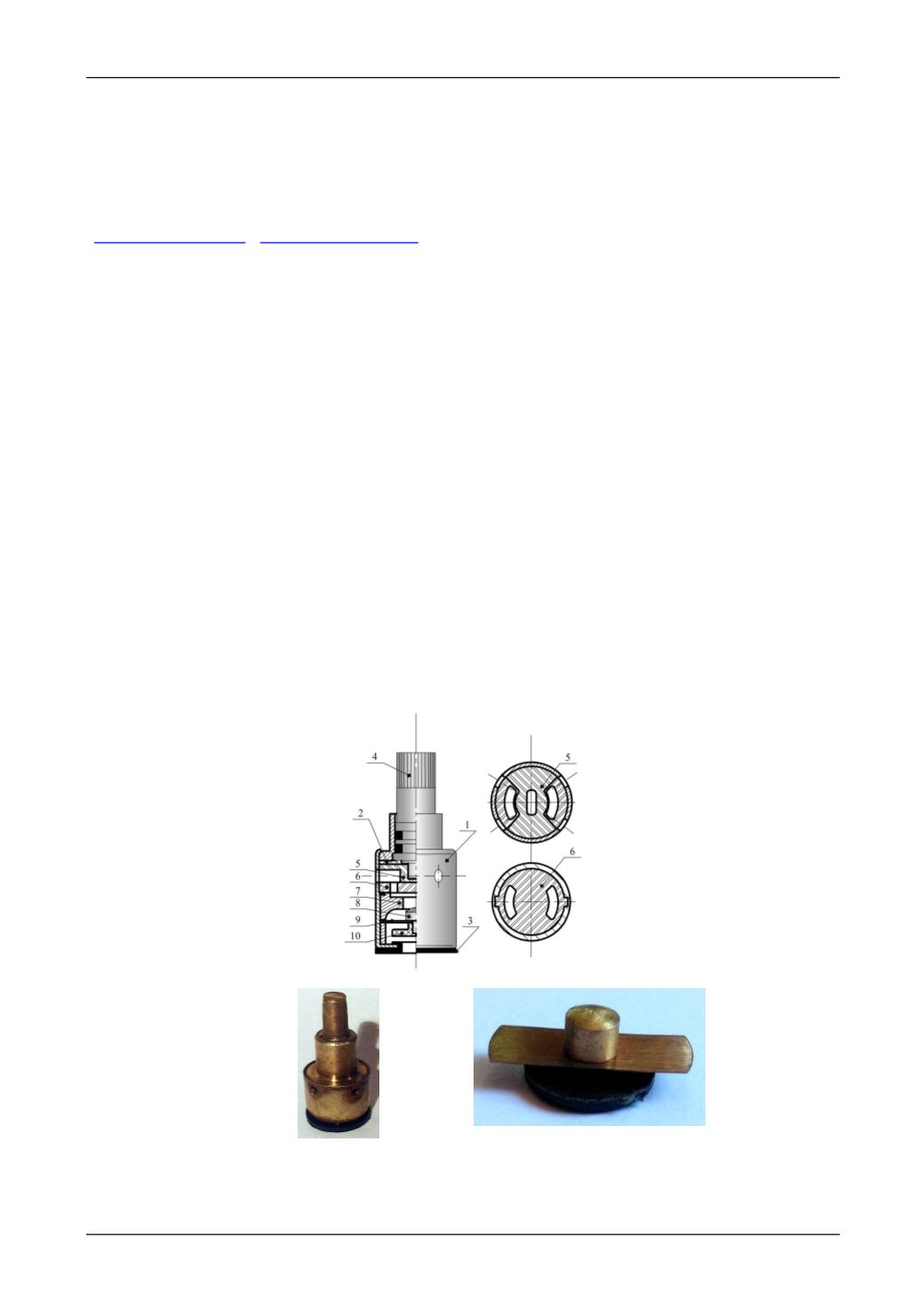

Рис. 1. Конструкция стабилизатора расход:

а) сборочный чертеж; б) внешний вид опытного образца; в) управляющий элемент.
