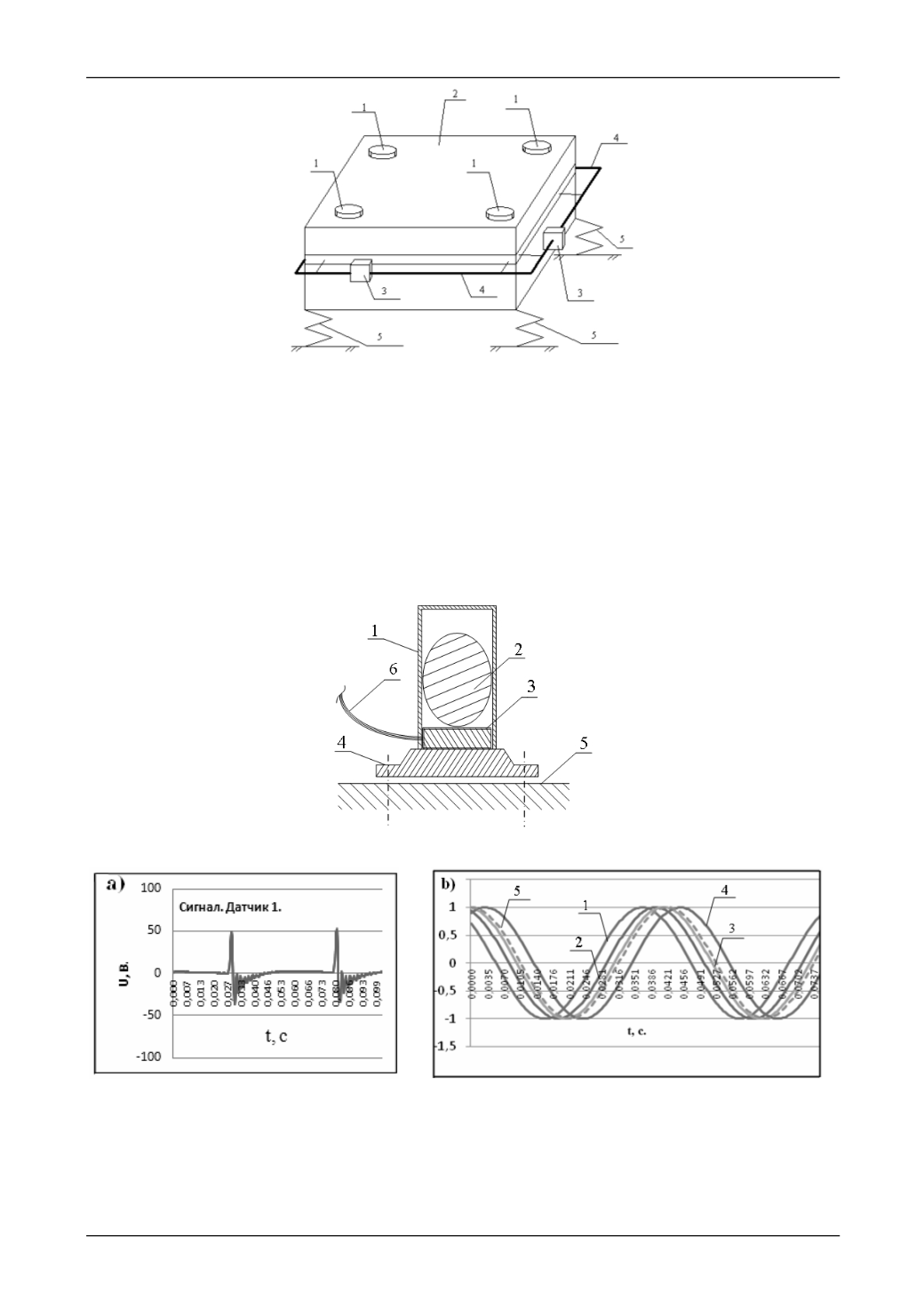

Рис. 4. Принципиальная схема вибростенда в виде твердого тела,
совершающего вертикальные колебания
Практическая реализация рассматриваемого устройства предполагает средства контроля виб-
рационного поля.
Измерительные устройства для фиксации условий вибрационного взаимодействия при
неудерживающих связях.
Для контроля состояния вибрационного поля в фиксированной точке ис-
пользуется датчик определения граничных параметров взаимодействия тел в вибрационных систе-
мах [15]. Датчик (рис. 5) устанавливается на вибрирующее основание (5, рис.5) технологической ма-
шины и содержит: цилиндрический корпус – (1, рис.5); инерционное тело – (2, рис.5); пьезоэлектри-
ческий элемент – (3, рис.5); крепежный элемент – (4, рис.5); токовыводы – (6, рис.5), передающие
сигнал от пьезоэлектрического элемента в регистрирующую аппаратуру.
Рис. 5. Датчик определения граничных параметров взаимодействия тел в вибрационных системах
Рис. 6. a)-характерный сигнал с датчика, b) - нормированные графики 1,2,3,4 основных гармоник сигналов с
датчиков 1,2,3,4 соответственно и основной гармоники 5 усредненного сигнала
В зависимости от режима работы вибростенда датчик, установленный на вибрирующую по-
верхность в фиксированную точку, генерирует сигнал, который отражает характер взаимодействия
элементов рабочей среды с вибрирующей поверхностью. На рисунке 6-a представлен график харак-
