Механики XXI веку. № 15 2016 г.
352
тываемый материал [1-20]. Однако создание их конструкций, отвечающих требованиям надежности и
долговечности, затруднено в связи с отсутствием рекомендаций по методам их проектирования.
Подавляющее большинство конструкций вибросмесителей соответствует вибросмесителям
принудительного перемешивания с дебалансными (инерционными) вибровозбудителями, которые
относятся к виброактиваторам с кинематическим возбуждением колебаний: предпочтение в исполь-
зовании данного типа виброактиваторов обусловлено их простотой в конструктивном исполнении и
надежностью в работе [1-20].
Типичными представителями вибросмесителей данного типа могут быть известные смесители
гравитационного действия, в которых внутри камеры смешивания размещен вибровозбудитель. Ус-
танавливать вибровозбудитель целесообразно в “мертвых” зонах, расположенных вдоль геометриче-

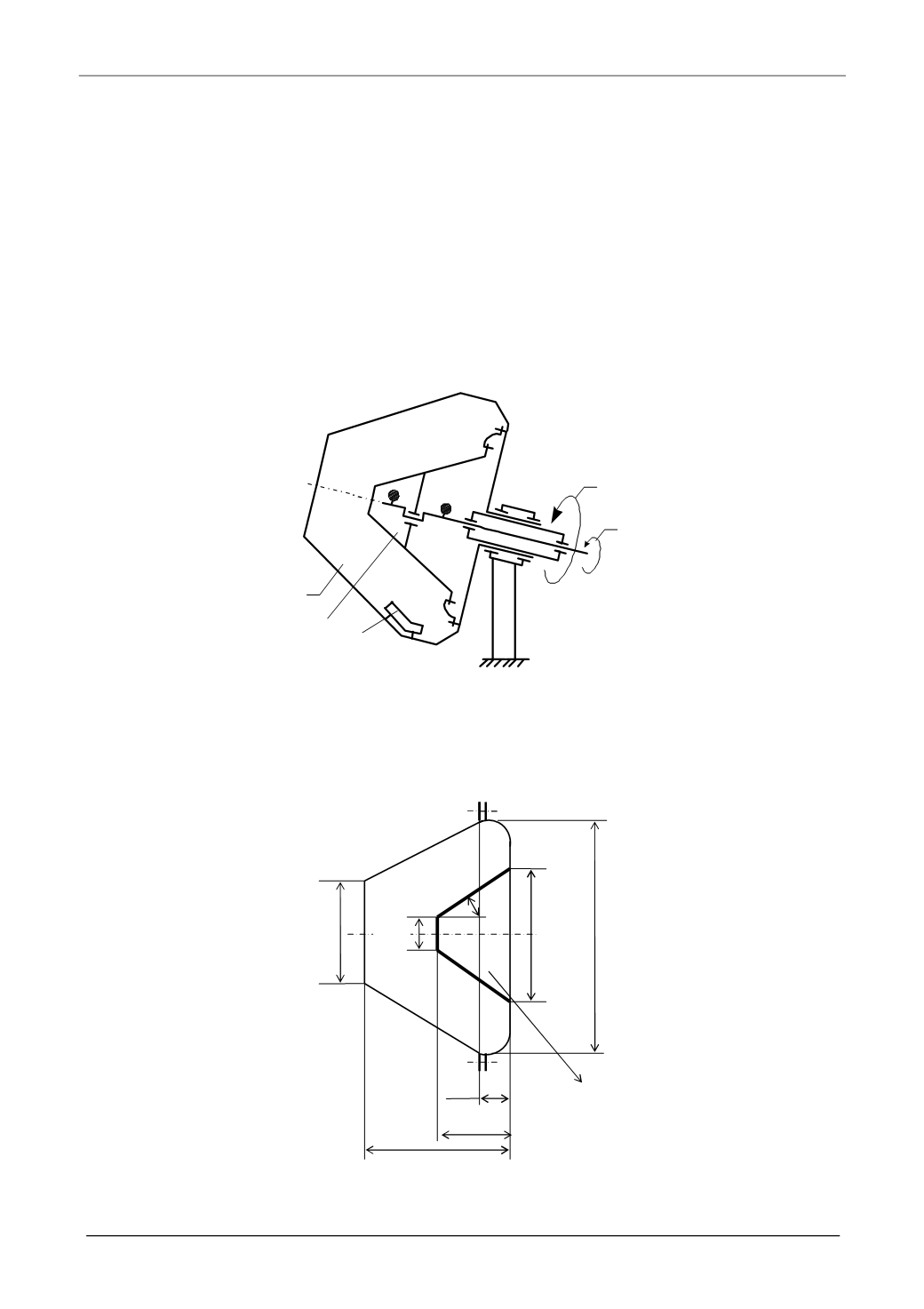

ской оси камеры смешивания, где интенсивность процесса конвективного смешивания мала. На рис.1
представлена схема возможной конструкции гравитационного вибрационного смесителя. Основны-
ми конструктивными элементами для них являются камера смешивания (барабан) 1, лопасть 2, виб-
ровозбудитель 3, приводы барабана 4 и вибровозбудителя 5.
4
5
1
2
3
Рис. 1. Вибрационный смеситель: 1 – камера смешивания (барабан); 2 – лопасть; 3 – вибровозбудитель;
4 – привод барабана; 5 – привод вибровозбудителя.
Конструкция гравитационного вибрационного смесителя, спроектированная на базе гравита-
ционного смесителя объемом готового замеса 0,5 м
3
, представлена на рис.2.
H
1
h
D
D
1
d
d
1
H
вибровозбудитель
Рис. 2. Схема барабана гравитационного вибрационного смесителя.
