Set emitter object – с помощью этого поля можно выбрать любой объект из сцены, по
форме которого будет создан кристаллит;
4.
Molecule – поле выбора молекулы создаваемого кристаллита;
5.
Emitter size – размер создаваемого кристаллита (если был выбран объект в поле 3, то раз-
меры будут равны шестиграннику в который можно вписать выбранный объект);
6.
Emitter object – указатель имени объекта, выбранного в поле 3 (если объект не выбран,
указано – No emitter object);
7.
Build – запуск алгоритма автоматического построения кристаллита.

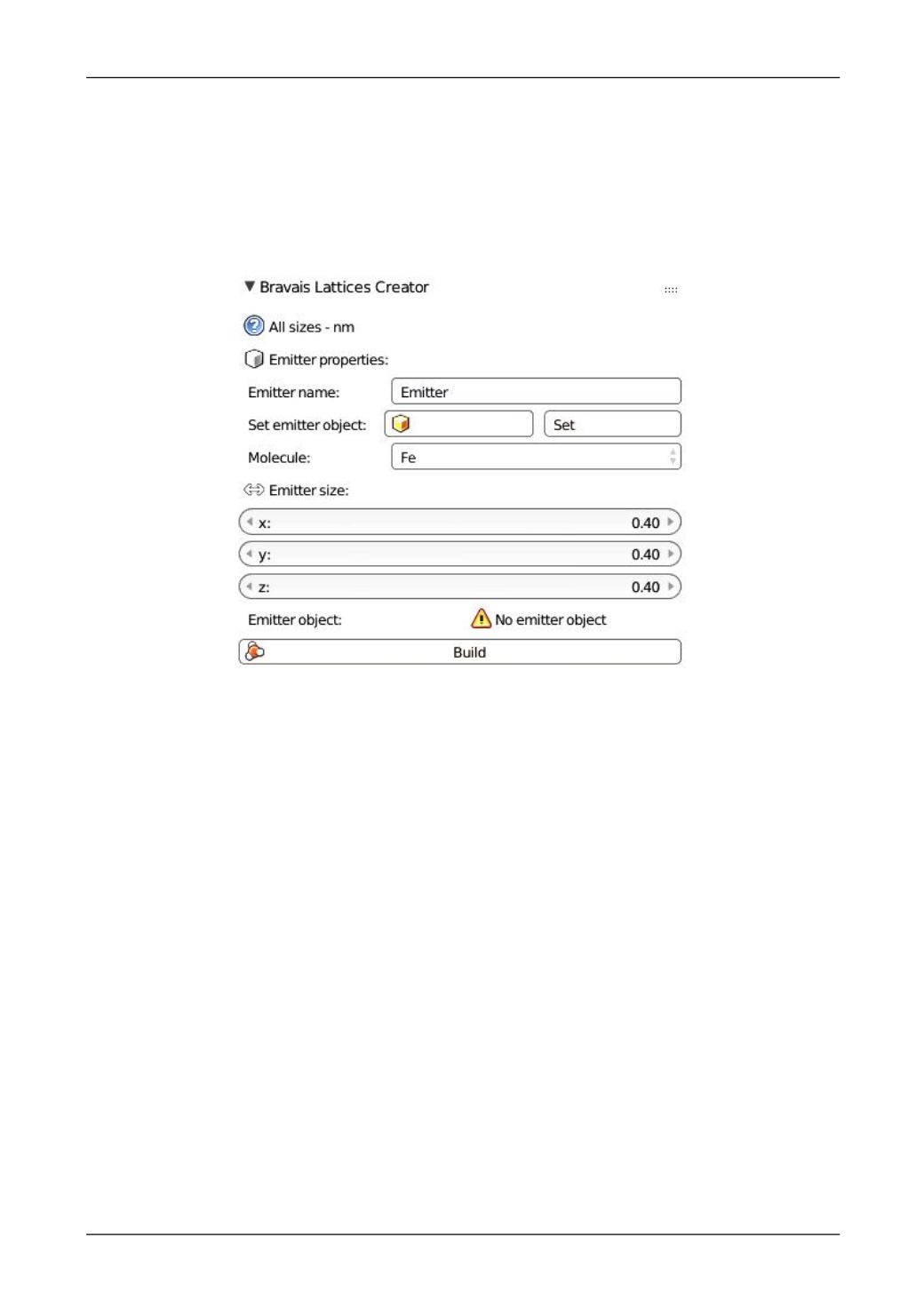

Рис. 3. Интерфейс дополнения Bravais Lattices Creator
На создание кристаллита с миллионом атомов может потребоваться время, поэтому был реа-
лизован статус загрузки в процентах.
В код дополнения заложены радиусы всех используемых в нём атомов и параметры кристал-
лических решеток всех используемых в нём молекул. В результате пользователь имеет автоматиче-
ски настроенную систему частиц, каждому атому соответствуют свои настройки, что бы можно было
быстро и удобно их редактировать, дополнять атомы новыми свойствами и т.д.
Выводы.
В результате было разработано дополнение, которое помогло автоматизировать
процесс создания трёхмерной сцены содержащей более миллиона атомов и множество сложных кри-
сталлических решёток. С помощью дополнения можно создавать молекулы, содержащиеся в быстро-
режущей стали Р6М5, такие как Fe, WC, FeCr. В базу BLC можно добавлять новые молекулы и ре-
шетки. С помощью дополнения можно создавать кристаллиты любой, даже самой сложной формы.
Литература:
1.
Попов В.Ю., Хлыстов А.Н., Бондин А.В. Атомная визуализация алмазного резания // Компьютерные
исследования и моделирование. 2016. Т.8. №1. С. 161-172.
2.
Попов В.Ю., Хлыстов А.Н., Бондин А.В. Молекулярно-динамическое моделирование ювенильных
поверхностей // Механики XXI веку. 2015. № 14. С. 103-107.
3.
Попов В.Ю., Ларева А.П., Хлыстов А.Н., Бондин А.В. Моделирование процесса комбинированной
электроалмазной обработки в среде Blender 3D // Труды Братского государственного университета. Серия: Ес-
тественные и инженерные науки. 2015. Т. 1. С. 187-191.
4.
Попов В.Ю., Шкуратова А.П., Хлыстов А.Н., Бондин А.В., Мирошниченко Н.А. Методика компью-
терного моделирования процессов комбинированной электроалмазной обработки // Механики XXI веку. 2014.
№ 13. С. 91-96.
