Основным свойством в аспекте надежности является герметичность, которая определяется
функциональными параметрами уплотнительных поверхностей и контактными давлениями гермети-
зации. Контактные давления являются основной характеристикой, определяющей габаритно-
массовые показатели затворов ТА, их долговечность, энергоемкость привода.
В арматуростроении нормы герметичности регламентированы ГОСТ Р 54808-2011. Сущест-
вует также нормативный документ, связывающий ресурс с величиной контактных давлений (СТ
ЦКБА 096-2012), однако наряду с этим отсутствуют нормативные документы по определению нагру-
зок (усилий, контактных давлений, моментов), обеспечивающих указанные нормы герметичности.
Недостаточная нагрузка не обеспечит заданной герметичности, перегрузка приведет к уменьшению
ресурса или разрушению элементов арматуры.

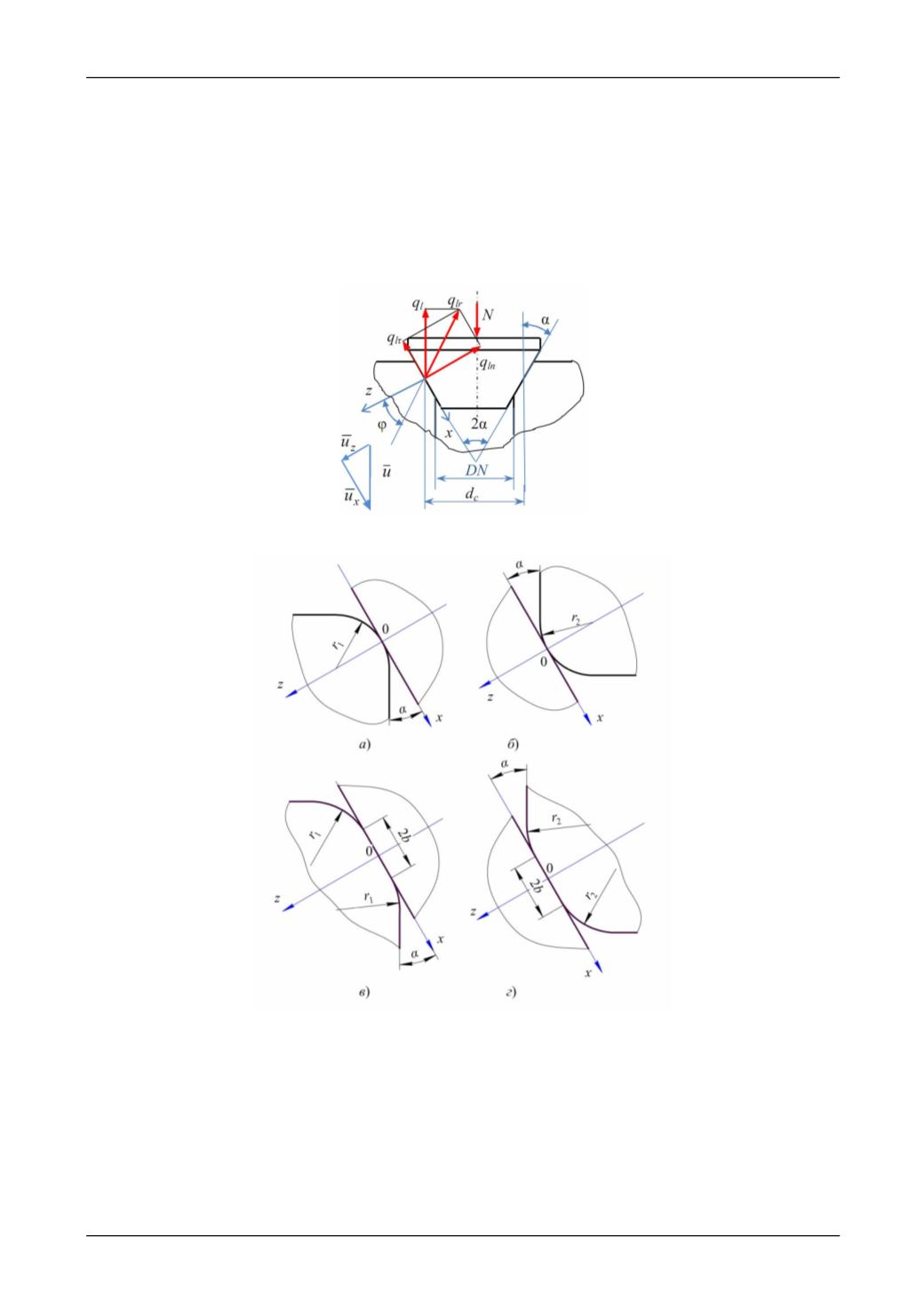

Рис. 1. Схема затвора конусного типа.
Рис. 2. Схемы контактов с симметричными просветами в сечениях золотника и седла:
(а, б) – начальный контакт вдоль линии, (в, г) – вдоль полосы;
индекс 1 относится к седлу, 2 – к клапану.
В национальном стандарте Российской Федерации ГОСТ Р 53672-2009 «Арматура трубопро-
водная. Общие требования безопасности», указано, что при проектировании арматуры должны быть
обеспечены параметры назначения, включающие утечку рабочей среды через затвор. Это означает,
что проектировщиком для конкретной конструкции затвора должны быть определены «… усилия и
моменты, необходимые для обеспечения герметичности узла затвора…». Однако в СТ ЦКБА 068-
2008 «Арматура трубопроводная. Затворы запорных клапанов с уплотнением «метал по металлу»
