Эксплуатация и ремонт машин и оборудования
381
Во Куанг Зиема, Л.А. Мамаева, М.А. Лазарева, А.Г. Подопригоры, С.А. Рысс-Березарка, А.А. Коно-
нова и др.
Дисковый рабочий орган заглаживающей машины является наиболее распространенным в
различных областях строительства и имеет ряд преимуществ: ввиду большой заглаживающей спо-
собности обрабатывает поверхности изделий, отформованные из всех видов строительных материа-
лов, до высокого класса шероховатости (4Ш - RП=0,3 0,6 мм); имеет возможность обработки изделий
сложной конфигурации в плане с выходом на поверхности закладных и монтажных деталей; имеет
простую конструкцию и удобен в эксплуатации.
На рис. 1 представлен дисковый рабочий орган бетоноотделочной машины с СВЧ-
излучателями [2]. Нагрев основан на принципе так называемого «дипольного сдвига». Молекулярный
дипольный сдвиг под действием электрического поля происходит в материалах, содержащих поляр-
ные молекулы.
Дисковый рабочий орган бетоноотделочной машины состоит из демпфера 6, который имеет
возможность гасить вертикальные колебания корпуса 3, приводного вала 1, приводимого в движение
электродвигателем. На приводном валу 1 расположена упругая муфта 2, которая, в свою очередь, за-
креплена к стакану 3, также на стакане 3 закреплены скользящие контакты 8, к скользящим контак-
там присоединено электропитание через реостат 7, заглаживающий диск 4 жестко закреплен к при-
водному валу 1 при помощи болтового соединения, заглаживающий диск 4 имеет углубления и
вставки из тонкого слоя металла
Рабочий орган работает следующим образом: при включении электродвигателя через упругую
муфту 2 передается вращение приводному валу 1, который жестко закреплен с заглаживающим дис-
ком 4, в углублениях расположены магнетроны, которые создают СВЧ-излучение, градиент которого
регулируется с помощью реостата 7, активирующие обрабатываемое изделие.. Энергия электромаг-
нитных колебаний поля приводит к постоянному сдвигу молекул, выстраиванию их согласно сило-
вым линиям поля, что и называется дипольным моментом. А так как поле переменное, то молекулы
периодически меняют направление. Сдвигаясь, молекулы «раскачиваются», сталкиваются, ударяются
друг о друга, передавая энергию соседним молекулам в этом материале. Так как температура прямо
пропорциональна средней кинетической энергии движения атомов или молекул в материале, значит,
такое перемешивание молекул по определению увеличивает температуру материала. Таким образом,
дипольный сдвиг - это механизм преобразования энергии электромагнитного излучения в тепловую
энергию материала.

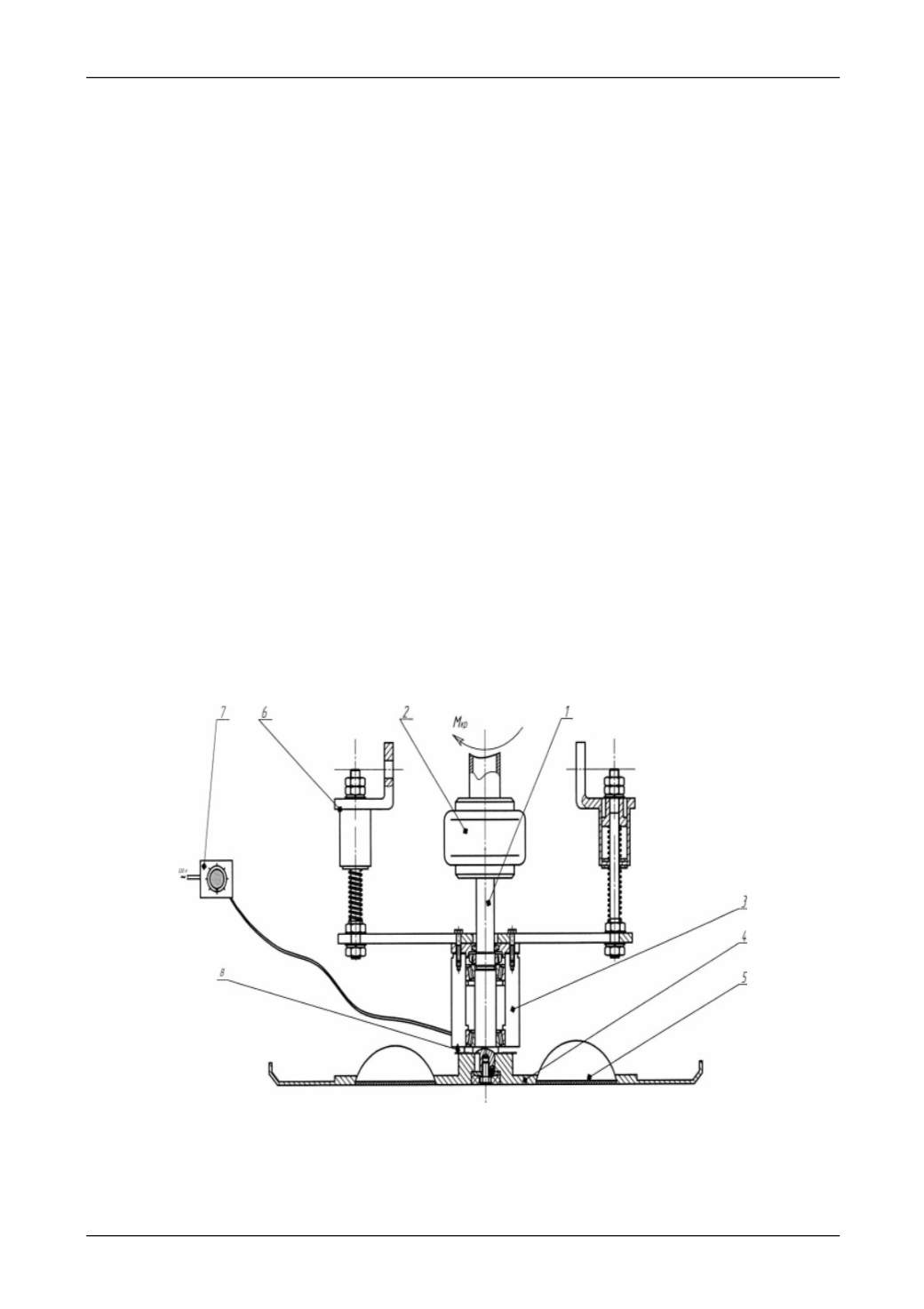

Рис. 1. Бетоноотделочной машины с СВЧ-излучателями.
Технический результат достигается тем, что дисковый рабочий орган бетоноотделочной ма-
шины, содержащий приводной вал, который имеет возможность передавать крутящий момент на за-
глаживающий диск, в углублениях заглаживающего диска расположены магнетроны, создающие
